鋁合金淬火爐
設備介紹
設備功能

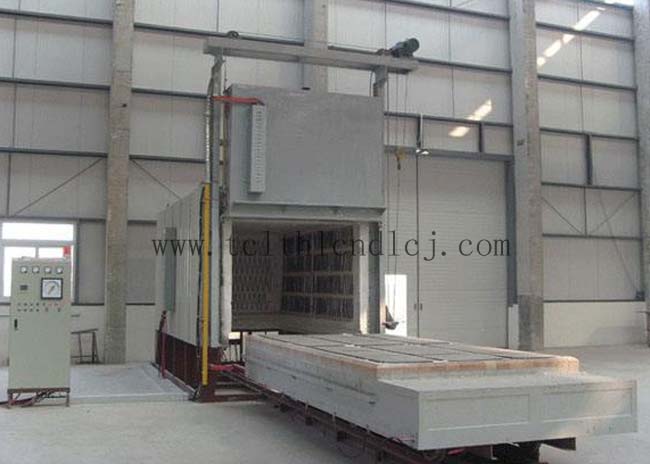

鋁合金淬火爐主要用于主要用于外形較大的鋁合金材料、高鉻、高錳鋼鑄件、球墨鑄鐵、軋輥、鋼球、45鋼、不銹鋼等金屬材料工件的淬火熱處理使用，也可進行固溶和時效處理。為了提高冷卻工件的時間，臺車式電阻爐爐頂可設有加快冷卻用排氣裝置。該裝置加熱時關閉，冷卻到一定溫度打開、關閉打開操作由操作人員在爐子一側通過手動機構或自動控制來完成，全纖維保溫材料。
爐體結構

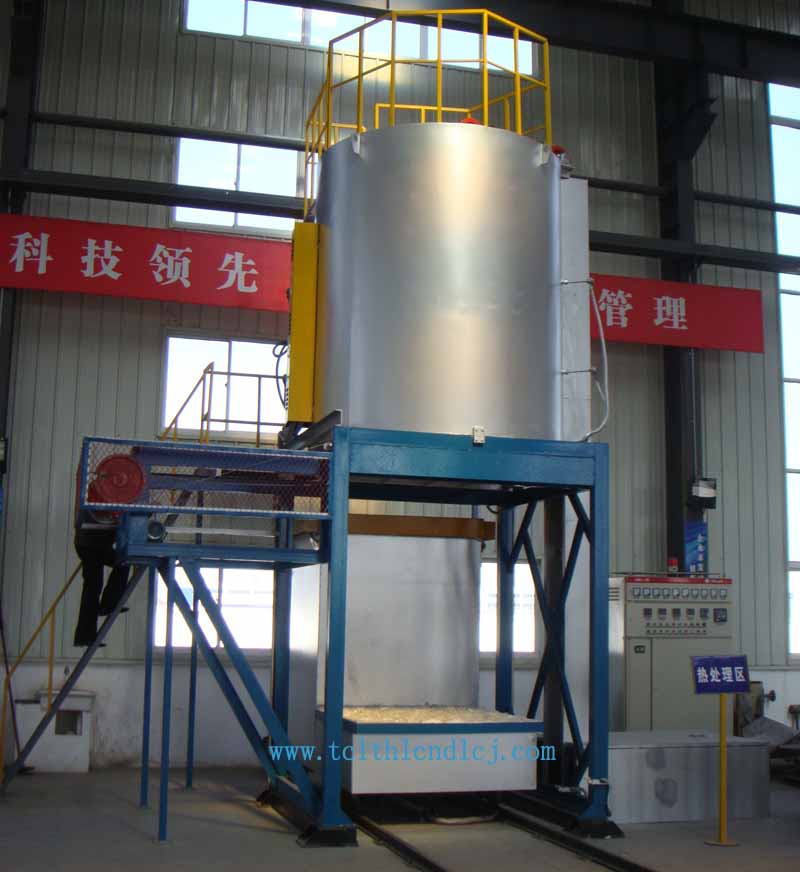

鋁合金淬火爐是由爐體、爐體鋼支架、可拆式爐頂、爐襯、電熱元件、循環風機、導風板、爐底對開式爐門、雙速升降機構、料架、淬火槽、運料車、控制系統及配電柜/控制柜、液壓系統等組成。爐體外殼框架采用型鋼焊接成型，內壁采用1Cr18Ni9Ti耐熱鋼板，內襯采用優質全纖維結構，爐殼內表面貼附一層橡膠石棉板，起到隔熱作用并保護爐殼表面不被腐蝕。加熱元件采用加熱元件采用0Cr25AL5合金絲繞制成帶狀，套在絕緣瓷管上，通過不銹圓鋼固定于爐殼上，這種結構電阻帶懸掛在爐膛四周，有利與熱量散發和流通。熱風循環裝置由通風機裝置和導風板組成，通風機裝置安放在爐體頂部，風扇采用1Cr18Ni9Ti耐熱鋼制作成離心式風葉。導風板采用1Cr18Ni9Ti耐熱鋼制成，通過若干個擱桿固定于爐膛內壁上，將電阻帶包裹在里面，通過熱風循環系統將電阻帶散發的熱量進行熱循環，使爐內溫度均勻。通風裝置按爐膛容積制作，確保熱風循環次數在40次/分鐘以上。
底座架是供擱置爐件用的，采用型鋼焊接而成。
- 爐門殼件采用鋼材焊接成型，內襯采用優質全纖維結構。
- 爐門與爐體的密封采用硅酸鋁耐火纖維材料。
- 電爐配有兩輛小車。提升機構由卷揚機、裝料框、提升鉸鏈、滾動輪等組成。卷揚機安裝于底座架一側，采用低速比減速器，且?guī)в凶枣i裝置，可確保裝料框在任何位置停留及減速運行，防止裝料框下降時快速撞擊淬火槽。裝料框根據用戶要求，由型鋼制作。提升裝置架采用鋼纜牽引。
淬火水池深度超過裝料框1.5倍，可確保工件在淬火池得到淬火冷卻，淬火水池內另采用電加熱管進行加熱。并通過測溫儀表自動控制。水池有進水口，可冷卻水溫，池內設有循環水泵進行熱水噴射循環，使溫度均勻。爐口四周嵌有耐火纖維棉砂封刀，爐門關閉后與爐口的插刀貼緊，確保無熱量散發。加熱元件采用帶狀電熱元件，分別布置在爐膛兩側，材質為0Cr25AL5合金絲，使用壽命長。
丹力牌1200℃鋁合金淬火爐參數
- 額定電壓：380V
- 額定功率：850-2880KW
- 額定溫度：1200℃
- 控溫精度：±1℃
- 裝載量：32000-135000（kg）
- 適用范圍：大型金屬工件淬火、退火、回火熱處理
- 送貨費用：按合同約定
優勢介紹
鋁合金淬火爐可用于鋁輪轂、鋁鑄件、鍛件、板材的淬火、固溶處理。 該爐的空氣循環系統是保證產品達到工藝要求的加熱速度和溫度均勻性的關鍵。為強化熱交換保證產品的質量，在爐頂裝有一臺低壓大風量風機，軸承采用水冷方法，通過特別設計的導流板使熱風分布均勻，壓力損失少，采用該系統的爐子，爐膛溫度的均勻性可達≤±5。該爐的恒溫時間結束后,工件的轉移速度在7－10秒以內,水槽溫度70－80℃。
淬火工藝
鋁合金淬火爐之鋁合金最常用的淬火介質是水。因為水的粘度小、熱容量大，蒸發熱快，冷卻能力強，而且使用非常方便、經濟。但是它的缺點是在加熱后冷卻能力降低。淬火加熱的制品在水中冷卻可以分為三個階段：第一階段為膜狀沸騰階段。當熾熱制品與冷水剛接觸時，在其表面立即形成一層不均勻的過熱蒸汽薄膜，它很牢固，導熱性不好，使制品的冷卻速度降低。第二階段為氣泡沸騰階段。當蒸汽薄膜破壞時，靠近金屬表面的液體產生劇烈的沸騰，發生強烈的熱交換。第三階段為熱量對流階段，冷卻水的循環，或制品左右擺動、或上下移動，增加制品表面與水產生對流的熱交換，以提高冷卻速度。
根據上面分析，為了很快突破第一階段，迸一步冷卻，保證淬火制品冷卻均勻，需要在淬火水槽中裝有壓縮空氣管，以便攪拌，同時制品入水槽后要作適當?shù)臄[動。另外為保證水溫不會升高太多，淬火槽應有足夠的容量（一般應為淬火制品總體積的20倍以上）。而且冷卻水應有循環裝置。
除了調節水溫來控制鋁合金淬火爐的淬火冷卻速度外，還可以在冷卻水中加入不同的溶劑來調節水的冷卻能力。通常采用聚乙醇水溶液作為冷卻介質，同時還可以調節聚乙醇水溶液濃度來控制制品淬火的冷卻速度。一般易變形的制品，經常用這種聚乙醇水溶液來淬火。
鋁合金淬火爐部分客戶案例
| 名 稱 | 規 格 | 數量 | 工作溫度 | 裝載量 | 買 方 廠 家 | |
| 200KW立式鋁合金固溶時效爐 | 1.5×1.2×2.5m | 1 | 600℃ | 1500kg | 重慶鐵馬工業集團有限公司 | |
| 180KW鋁合金固溶處理爐 | 3.6×0.5×1.7m | 1 | 600℃ | 500kg | 中國振華(集團)科技股份有限公司 | |
| 150KW鋁合金淬火爐 | 1.8×1.8×1.5m | 8 | 650℃ | 1500kg | 浙江瑞明集團 | |
| 180KW鋁合金固溶處理爐 | 2.2×2×1.5m | 1 | 650℃ | 1500kg | 大連創新壓鑄件有限公司 | |
| 70KW鋁合金淬火爐 | φ1.3×1.3m | 1 | 650℃ | 600kg | 四平電力鐵塔金縣有限公司 | |
| 100KW鋁合金淬火爐 | φ1.3×1.8m | 1 | 650℃ | 1000kg | 江都市電力電器鐵件廠 | |
| 90KW鋁合金淬火爐 | 1.2×1.3×1.5m | 2 | 650℃ | 1000kg | 無錫市貝爾機械有限公司 | |
| 180KW鋁合金固溶處理爐 | 2.2×2×1.5m | 2 | 650℃ | 1500kg | 大連創新壓鑄件有限公司 | |
| 120KW鋁合金淬火爐 | 1.4×1.4×1.5m | 1 | 650℃ | 1000kg | 浙江火炬電力金具有限公司 | |
| 210KW鋁合金淬火爐 | 2.5×2.4×1.8m | 1 | 650℃ | 1800kg | 無錫長昊鋁業有限公司 | |
| 75KW鋁合金淬火爐 | 1×1×1.2m | 1 | 650℃ | 500kg | 天津市豐源銅業有限公司 | |
| 160KW鋁合金淬火爐 | 1.6×1.6×1.8m | 1 | 650℃ | 2000kg | 吉林長春凱世曼東方鑄造有限公司 | |
| 75KW鋁合金淬火爐 | 1×1×1.2m | 1 | 650℃ | 500kg | 遼源市解放制泵有限公司 | |
| 65KW鋁合金淬火爐 | φ1.2×1.5m | 1 | 650℃ | 500kg | 揚州鑫寶利金屬制品有限公司 | |
| 名 稱 | 規 格 | 數量 | 工作溫度 | 裝載量 | 買 方 廠 家 | |
| 65KW鋁合金淬火爐 | φ1.2×1.5m | 1 | 650℃ | 500kg | 揚州鑫寶利金屬制品有限公司 | |
| 90KW鋁合金固溶處理爐 | φ1.2×1.6m | 1 | 650℃ | 1000kg | 湖南省醴陵市華為機械有限公司 | |
| 90KW鋁合金固溶處理爐 | φ1.1×1.8m | 1 | 650℃ | 800kg | 江蘇豪然噴射成形合金有限公司 | |
| 60KW鋁合金淬火爐 | φ0.8×1.3m | 1 | 650℃ | 500kg | 株州華海液壓機械制造有限公司 | |
| 75KW鋁合金淬火爐 | φ1.2×1.4m | 1 | 650℃ | 600kg | 湖南省醴陵市石門口電瓷附件廠 | |
| 80KW鋁合金淬火爐 | φ1.1×1.6m | 1 | 650℃ | 600kg | 河南省南陽市江河機械設備有司 | |
| 75KW鋁合金固溶處理爐 | φ1×1.4m | 1 | 650℃ | 500kg | 上海乘方實業有限公司 | |
| 150KW鋁合金固溶處理爐 | 1.5×1.5×1.5m | 1 | 650℃ | 1500kg | 浙江省縉云縣三鼎實業有限公司 | |
| 120KW鋁合金淬火爐 | 1.9×1×1.2m | 1 | 650℃ | 1200kg | 貴州華科鋁材料工程技術有限公司 | |
| 120KW鋁合金淬火爐 | φ1×2m | 1 | 650℃ | 1000kg | 湖南云箭集團有限公司 | |
| 55KW鋁合金淬火爐 | φ0.6×0.7m | 1 | 650℃ | 500kg | 湖南云箭集團有限公司 | |
| 80KW鋁合金固溶處理爐 | φ1.1×1.4m | 1 | 650℃ | 800kg | 山中合金(寧波)有限公司 | |
| 150KW鋁合金淬火爐 | φ2×2m | 1 | 650℃ | 1500kg | 寧國市錦泰高科鋁業有限公司 | |
| 70KW鋁合金固溶處理爐 | φ1×1.3m | 1 | 650℃ | 500kg | 福鼎市方圓汽車配件有限公司 | |
| 70KW鋁合金淬火爐 | φ1×1.3m | 1 | 650℃ | 500kg | 上海乘方實業有限公司 | |
| 75KW鋁合金淬火爐 | φ1×1.35m | 1 | 650℃ | 500kg | 佛山粵海空調機有限公司 | |
| 名 稱 | 規 格 | 數量 | 工作溫度 | 裝載量 | 買 方 廠 家 | |
| 100KW鋁合金固溶處理爐 | φ1×1.5m | 2 | 650℃ | 800kg | 蘇州中成汽車空調壓縮機有限公司 | |
| 100KW鋁合金淬火爐 | 1.2×1.2×1m | 1 | 650℃ | 750kg | 開封空分集團有限公司 | |
| 150KW鋁合金淬火爐 | 1.5×1.5×1.5m | 1 | 650℃ | 1500kg | 奉化市遠東車輛配件有限公司 | |
| 75KW鋁合金淬火爐 | φ1×1.4m | 3 | 650℃ | 600kg | 山東匯川汽車部件有限公司 | |
| 120KW鋁合金固溶處理爐 | 1.95×1.2×1.6m | 1 | 650℃ | 1200kg | 宜興市思強金屬材料有限公司 | |
| 85KW鋁合金淬火爐 | 1×1×1.3m | 1 | 650℃ | 750kg | 浙江鑫能機械有限公司 | |
| 60KW鋁合金淬火爐 | Φ0.7×1.2m | 1 | 650℃ | 300kg | 長春市華光機械廠 | |
| 180KW鋁合金固溶處理爐 | 1.5×1.5×1.65m | 1 | 650℃ | 2000kg | 江西新德合汽配有限公司 | |
| 75KW鋁合金固溶處理爐 | φ1×1.4m | 1 | 650℃ | 600kg | 臺洲雷旭機械有限公司 | |
| 120KW鋁合金淬火爐 | Φ2×2m | 1 | 650℃ | 1200kg | 寧國市宜銘鋁業有限公司 | |
| 150KW鋁合金固溶處理爐 | Φ1.5×2m | 1 | 650℃ | 1200kg | 福建金瑞高科有限公司 | |
| 100KW鋁合金固溶處理爐 | 1.2×1.2×1.2m | 1 | 650℃ | 600kg | 佛山市鋒華卓立制造技術有限公司 | |
| 120KW鋁合金淬火爐 | 1.6×1.6×1.1m | 1 | 650℃ | 1200kg | 浙江正佳科技有限公司 | |
| 100kw鋁合金淬火爐 | Φ1.2×1.3m | 1 | 600℃ | 200kg | 淮安錢賢聰 | |
| 80kw立式鋁合金淬火爐 | 1.2×1.2×1.2m | 1 | 650℃ | 600kg | 丹陽市萬方金屬制品有限公司 | |
| 130kw立式鋁合金淬火爐 | 1.2×1.2×1.5 | 1 | 650℃ | 1200kg | 漢中群峰機械制造有限公司 | |
| 150kw鋁合金淬火爐 | Φ1.5×2m | 1 | 600℃ | 750kg | 蘇州金澄精密鑄業有限公司 | |
| 65kw鋁合金淬火爐 | Φ0.9×1.2m | 1 | 650℃ | 600kg | 江東金具設備有限公司 | |
| 75kw鋁合金淬火爐 | Φ1×1.3m | 1 | 650℃ | 500kg | 成都新豪斯電子探測技術有限公司 | |
| 200kw鋁合金淬火爐 | Φ2×2×2m | 1 | 650℃ | 1500kg | 河北科翔電力器材有限公司 | |
| 75kw鋁合金淬火爐 | Φ1×1.2m | 1 | 650℃ | 750kg | 天津創真金屬科技有限公司 | |
| 130kw鋁合金淬火爐 | 1.3×1.3×1.5m | 1 | 650℃ | 1200kg | 天水華榮鑄造機械有限公司 | |
| 80kw鋁合金淬火爐 | 1.3×1.3×1.3m | 1 | 650℃ | 500kg | 福建石獅通達電器有限公司 | |
| 80kw鋁合金淬火爐 | 1.3×1.3×1.3m | 1 | 650℃ | 500kg | 蘇州嘉太材料科技有限公司 | |
| 80kw鋁合金淬火爐 | 1.3×1.3×1.3m | 2 | 650℃ | 500kg | 福建石獅通達電器有限公司 | |
| 120kw鋁合金淬火爐 | Φ1.5×1.5m | 1 | 650℃ | 750kg | 江蘇迪歐博鋁業有限公司 | |
| 80kw鋁合金淬火爐 | 1.3×1.3×1.3m | 1 | 650℃ | 500kg | 石獅市捷力德五金廠 | |
| 80kw鋁合金淬火爐 | 1.3×1.3×1.3m | 1 | 650℃ | 500kg | 蘇州嘉太材料科技有限公司 | |
| 100kw鋁合金淬火爐 | 1.3×1.3m | 1 | 650℃ | 750kg | 株洲通祥科技有限公司 | |
| 80kw鋁合金淬火爐 | 1.3×1.3×1.3m | 3 | 650℃ | 500kg | 蘇州嘉太材料科技有限公司 | |
| 75kw鋁合金淬火爐 | Φ1.1×1.2m | 1 | 650℃ | 750kg | 江蘇雙匯電力發展股份有限公司 | |
| 110kw鋁合金淬火爐 | Φ1.7×1.7m | 1 | 650℃ | 1200kg | 長沙南方新精零部件制品有限公司 | |
| 110kw鋁合金淬火爐 | Φ1.2×1.8m | 1 | 650℃ | 800kg | 河南科豐新材料有限公司 | |
| 130kw鋁合金淬火爐 | 1.5×1.7×1.5m | 1 | 650℃ | 1000kg | 常州市聚科機械制造有限公司 | |
| 100kw鋁合金淬火爐 | Φ0.8×2.8 | 1 | 650℃ | 600kg | 北京宇韜盛泰體育用品有限公司 | |
| 130kw鋁合金固溶爐 | 1.4×1.4×1.4m | 1 | 650℃ | 1000KG | 揚州君主車業有限公司 | |
| 160kw鋁合金淬火爐 | 1.4×1.4×1.7m | 1 | 600℃ | 1000kg | 長春新眾安汽車零部件有限公司 | |
| 35kw鋁合金淬火爐 | Φ0.6×0.5 | 1 | 650℃ | 1000kg | 蘇州航天緊固件有限公司 | |
| 180kw鋁合金淬火爐 | 1.7×1.8×1.8 | 1 | 650℃ | 1000kg | 大連 | |
| 200kw鋁合金淬火爐 | 1.8×1.8×1.8 | 1 | 650℃ | 2000KG | 山西鍵鍵鋁業科技有限公司 | |
| 135kw鋁合金固溶爐 | Φ1.5×2 | 1 | 650℃ | 2000KG | 宜興市融興鑄造有限公司 | |
| 130kw鋁合金淬火爐 | 1.5×1.35×1.35 | 1 | 650℃ | 1000KG | 鎮江新區仁義工具制造廠 | |
| 240kw鋁合金淬火爐 | 2.2×2.2×2.2 | 1 | 650℃ | 3000KG | 江蘇萬隆車業有限公司 | |
| 130kw鋁合金淬火爐 | 1.4×1.4×1.4 | 1 | 650℃ | 1500KG | 泰州海華機械制造有限公司 | |
| 120KW鋁合金淬火爐 | 1750×1550×1330 | 1 | 650℃ | 1000KG | 上海氮格復合材料科技有限公司 | |
| 45KW鋁合金固溶爐 | Φ900×500 | 1 | 650℃ | 200KG | 沈陽眾晟科技有限公司 | |
| 135KW鋁合金淬火爐 | Φ800×4200 | 1 | 650℃ | 2000KG | 揚州榮昌體育用品有限公司 | |
| 65KW鋁合金淬火爐 | Φ1100×1400 | 增加1 | 650℃ | 800KG | 揚州鑫保利金屬制品有限公司 | |
| 80KW鋁合金淬火爐 | 1.3×1.3×1.3m | 增加2 | 650℃ | 500kg | 福建石獅通達電器有限公司 | |
| 75KW鋁合金固溶爐 | Φ800×1200 | 1 | 650℃ | 600KG | 新鄉市航空鍛鑄有限公司 | |
| 70KW鋁合金固溶爐 | Φ1100×1200 | 1 | 650℃ | 800KG | 合肥熠輝輕合金科技有限公司 | |
| 180kw井式固溶爐 | Φ2200×2200 | 1 | 650℃ | 800kg | 西安雷格訊電子精密制造有限公司 | |
| 55kw鋁合金淬火爐 | 700×700×1000 | 1 | 650℃ | 600kg | 中國電子科技集團公司第二研究所 | |
| 35kw鋁合金固溶爐 | 500×500×500 | 1 | 650℃ | 500kg | 青島航大新材料技術有限公司 | |
| 240kw鋁合金固溶爐 | 1000×1000×1000 | 1 | 650℃ | 2000kg | 東莞市立一試驗設備研究所 | |
| 120kw鋁合金固溶爐 | 1200×1200×1200 | 1 | 650℃ | 1500kg | 新昌縣溢初機械配件 | |
| 260kw鋁合金淬火爐 | Φ2500×3000 | 1 | 650℃ | 1500kg | 浙江旺盛動力機電有限公司 | |
| 80kw鋁合金淬火爐 | 1300×1300×1300 | 1 | 650℃ | 1000kg | 江蘇海鋆自動化技術有限公司 | |
| 135kw鋁合金淬火爐 | Φ1500×2000 | 1 | 650℃ | 1000kg | 宜興市融興鑄造有限公司 | |
| 180kw鋁合金淬火爐 | 1.7×1.8×1.8 | 1 | 650℃ | 1000kg | 大連創新壓鑄件有限公司 | |
